| 유리벌브형 스프링클러헤드(상향형) - 콤펙트형 |
|
|
|
|
상향형
UPRIGHT TYPE

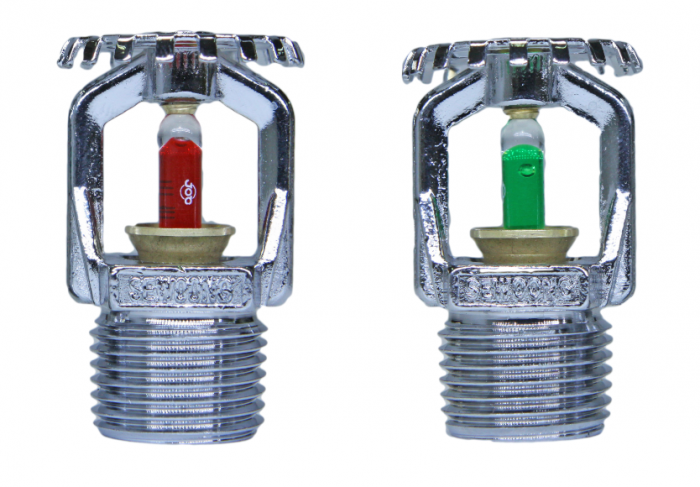

특수유리에 열팽창액체(글리세린 또는 에테르 혼합물)를 봉합 밀봉하여 화재의 열에 의해 주의온도가 상승하면 유리벌브의 액체가 팽창하면서 유리구가 깨져 소화수가 방출되는 상향형 스프링클러헤드입니다. ■ 제품사양
|
Model No. |
SWU-1 |
SWU-2 |
|
작 동 온 도 |
68˚C |
93˚C |
|
최고주위온도 |
39˚C |
56˚C |
|
유리벌브색상 |
Red |
Green |
|
반응시간지수 |
조기반응형 / 표준반응형 |
|
분 사 방 향 |
상향형(Upright Type) |
|
연 결 나 사 |
PT1/2" (15A) |
|
방수구 지름 |
Ø11.2 |
|
설계 방수량 |
80 LMP (1kg/㎠ - 1min) |
|
시 험 압 력 |
2.5Mpa |
|
재 질 |
황동단조(Forged Brass) |
|
표 면 처 리 |
니켈-크롬도금(Ni-Cr plate) |
■ 표시사항
|
Frame |
SWM |
|
Deflector |
제조년도(Manufacturing year), SSU, 작동온도(Operating temperature), SWM |
|
Glass Bulb |
JOB |
■ 조립도
■ 설치도
|
|
|
|
|
;)
